D641W Pneumatic VENTILATIO PAPFLE CYMBALON

Adepto Quotes

Brevis

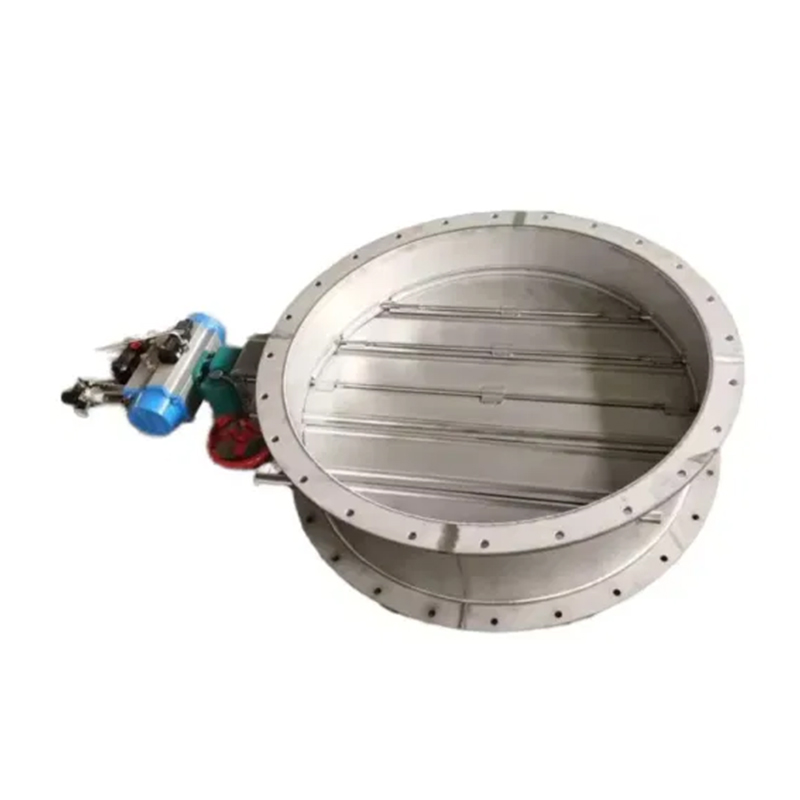

D641W Pneumatic VENTILATIO PAPILLY CYMBALON est idoneam duo positus cut-off occasiones. Et nexum inter valvae et actuatorem adoptat genere connexionem modum. Expansion gap inter pneumatic evacuatione papilio valvae papilio laminam et valvae corpus est magnum, quod potest efficaciter prohibet jamming per scelerisque expansionem et contractionem.
VENTILATIO PAPILLY CYMBALON est disposito et fabrica cum nova structural forma welding in centerline papilio laminam et brevi structural ferro laminam. Hoc est quodammodo cum altus-qualitas gerunt, repugnans materiae. Habet compacta structuram lucem pondus facile installation parva fluxus resistentia magna fluxus volumine fugit influentiam caliditas expansionem et facile operari. Non est connectens virga, fulmine, etc. intus, certa operatio, diu muneris vita, praesertim idoneam ad humilis pressura differentia, magna diameter, et magna occasiones. Est usus est in variis actuorum ad formare valvulae cum diversis operibus. Non potest esse installed in plures loca et non affectus fluunt directionem medii. Et VENTILATIO PAPILLY CYMBALON est a non-clausit papilionem valvae, quae late in VENTILATIO et pulvis remotionem systems. Hoc est ad coniungere, aperta et prope vel adjust in medium volumine in pipelines pulveris, quibus vapores, Gas pipelines, VENTILION PURFALIGNATIO cogitationes, Fluue Gas Pipelines et Nominis pressura est -0.1 PMA.

Technica modularis

Pneumatica Actuator libitum Features	Duplex agens, una agens
Pneumatic Actuator libitum exempla	In series, AW Series
Solenoidal Voltage	Ac110V, AC220V, AC24V, DC24V
Air pressura	-8bar 2bar
Nominis diameter	Dn50mm ~ dn4000mm
Nominis pressura	Pn0.1mpa
Applicabiles temperatus	-30- 300ºC
Nexus	Flange
CYMBALON corpus Material	Carbon ferro, immaculatam ferro
Valvae laminam materiales	Carbon ferro, immaculatam ferro, etc.
Valvae sedes lining	Carbon ferro, immaculatam ferro
Applicabiles	Pulvis, quibus Flue Gas, Aeris, Coal Gas et pulvis, quibus Gas, etc.

Principalis mensam dimensionem

DN (mm)	L	H	0.05-0..1Ma				0.25MPA				0.6MPA
DN (mm)	L	H	D	D1	D2	N-φd	D	D1	D2	N-φd	D	D1	D2	N-φd
50	108	70	140	110	88	IV-φ14	140	110	88	IV-φ14	140	110	88	IV-φ14
65	112	80	160	130	108	IV-φ14	160	130	108	IV-φ14	160	130	108	IV-φ14
80	114	95	190	150	124	IV-φ18	190	150	124	IV-φ18	190	150	124	IV-φ19
100	127	105	210	190	144	IV φ18	210	190	144	IV-φ18	210	190	144	IV-φ19
125	140	120	240	200	174	VIII-φ18	240	200	174	VIII-φ18	240	200	174	VIII-φ19
150	140	132	265	225	199	VIII-φ18	265	225	199	VIII-φ18	265	225	199	VIII-φ19
200	152	160	320	280	254	VIII-φ18	320	280	254	VIII-φ18	320	280	254	VIII-φ19
250	165	187	375	335	309	XII, φ18	375	335	309	XII, φ18	375	335	309	XII, φ19
300	180	220	440	395	363	XII, φ22	440	395	363	XII, φ22	440	395	363	XII, φ23
350	180	245	490	445	413	XII, φ22	490	445	413	XII, φ22	490	445	413	XII, φ23
400	200	270	540	495	463	XVI, φ22	540	495	463	XVI, φ22	540	495	463	XVI, φ23
450	200	297	595	550	518	XVI, φ22	595	550	518	XVI, φ22	595	550	518	XVI, φ23
500	220	322	645	600	568	XX, φ22	645	600	568	XX, φ22	645	600	568	XX, φ23
600	220	377	755	705	667	XX, φ26	755	705	667	XX, φ26	755	705	667	XX, φ26
700	240	430	860	810	772	XXIV, φ26	860	810	772	XXIV, φ26	860	810	772	XXIV, φ26
800	240	487	975	920	878	XXIV, φ30	975	920	878	XXIV, φ30	975	920	878	XXIV, φ31
900	260	537	1075	1020	978	XXIV, φ30	1075	1020	978	XXIV, φ30	1075	1020	978	XXIV, φ31
1000	260	587	1175	1120	1078	XXVIII, φ30	1175	1120	1078	XXVIII, φ30	1175	1120	1078	XXVIII, φ31
1200	280	702	1375	1320	1280	XXXII-φ30	1375	1320	1280	XXXII-φ30	1405	1340	1295	XXXII-φ34
1400	300	782	1575	1520	1480	XXXVI-φ30	1575	1520	1480	XXXVI-φ30	1630	1560	1510	XXXVI-φ37
1600	320	895	1790	1730	1690	XL-φ30	1790	1730	1690	XL-O30	1830	1760	1710	XL-φ37
1800	340	995	1990	1930	1890	XLIV, φ30	1990	1930	1890	XLIV, φ30	2045	1970	1918	XLIV-φ40
2000	360	1095	2190	2130	2090	XLVIII-φ30	2190	2130	2090	XLVIII-φ30	2265	2180	2125	XLVIII-φ43
2200	380	1200	2405	2340	2295	LII-φ33	2405	2340	2295	LII-φ33	2475	2390	2335	LII-φ43
2400	400	1310	2605	2540	2495	LVI-φ33	2605	2540	2495	56-033	2685	2600	2545	LVI-φ43
2600	420	1420	2805	2740	2695	LX-φ33	2805	2740	2695	LX-φ33	2905	2810	2750	LX, φ49
2800	440	1530	3030	2960	2910	LXIV, φ36	3030	2960	2910	LXIV, φ36	3115	3020	2960	LXIV, φ49
3000	460	1640	3230	3160	3110	LXVIII, φ36	3230	3160	3110	LXVIII, φ36	3315	3220	3160	LXVIII-φ49
3200	480	1760	3430	3360	3310	LXXII, φ36	3430	3360	3310	LXXII, φ36	3525	3430	3360	LXXII, φ49
3400	500	1870	3630	3560	3510	LXXVI, φ36	3630	3560	3510	LXXVI, φ36	3735	3640	3560	LXXVI-φ49
3600	520	1980	3840	3770	3720	LXXX-φ36	3840	3770	3720	LXXX-φ36	3970	3860	3720	LXXX-φ56
3800	540	2120	4045	3970	3920	LXXX, φ39	4045	3970	3920	LXXX, φ39	4180	4070	3970	LXXX-φ62
4000	560	2230	4245	4170	4120	LXXXIV, φ39	4245	4170	4120	LXXXIV, φ39	4380	4270	4170	LXXXIV, φ62
