Brevis

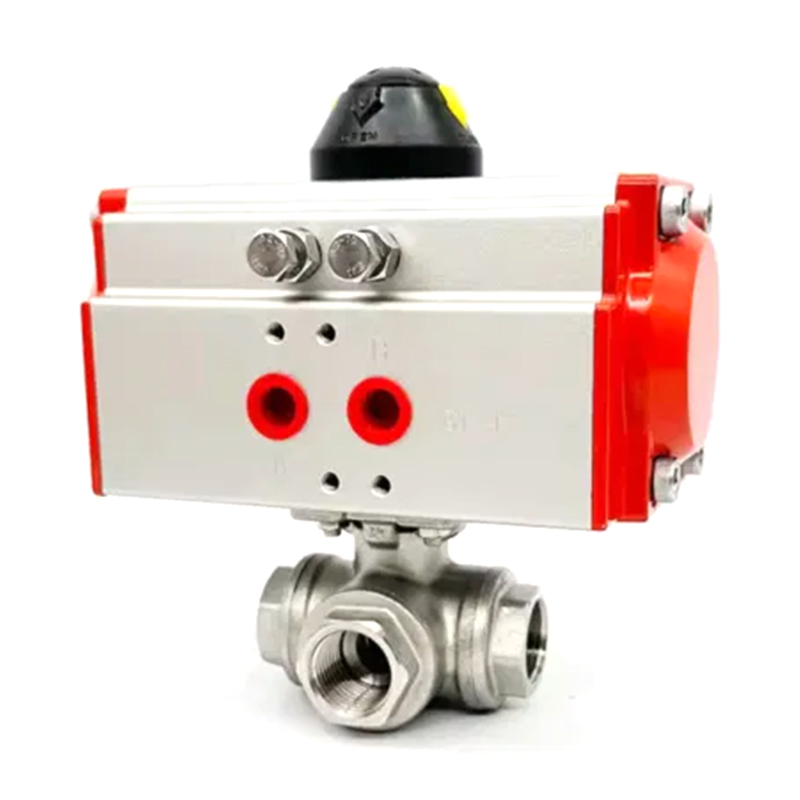

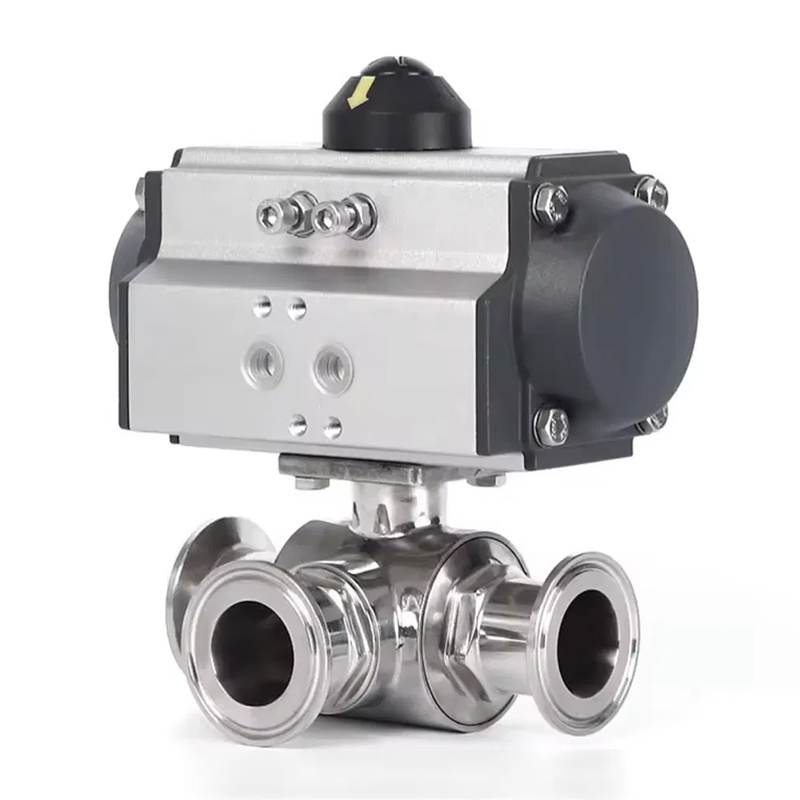

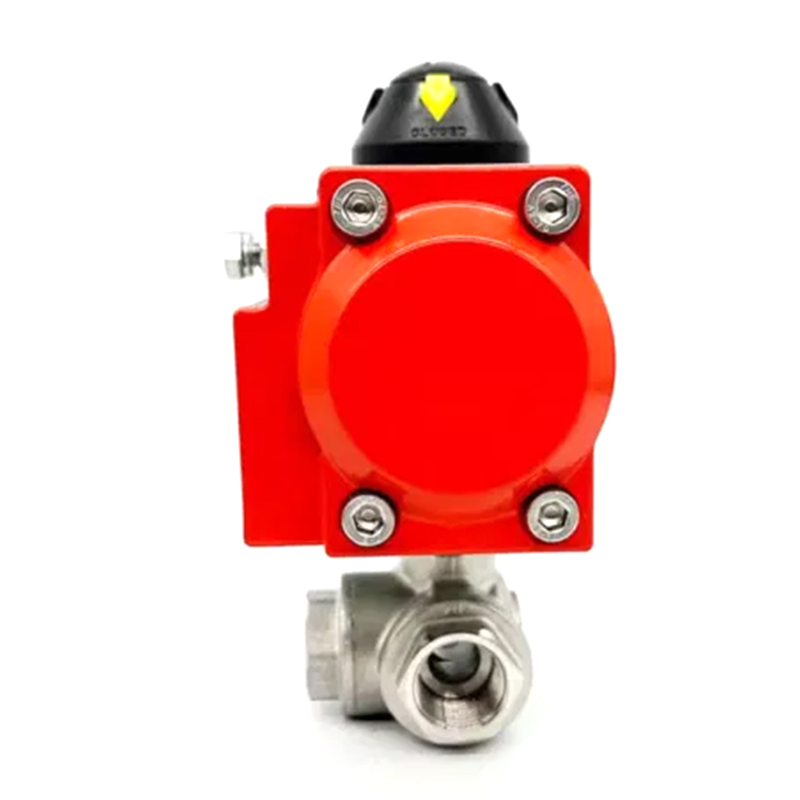

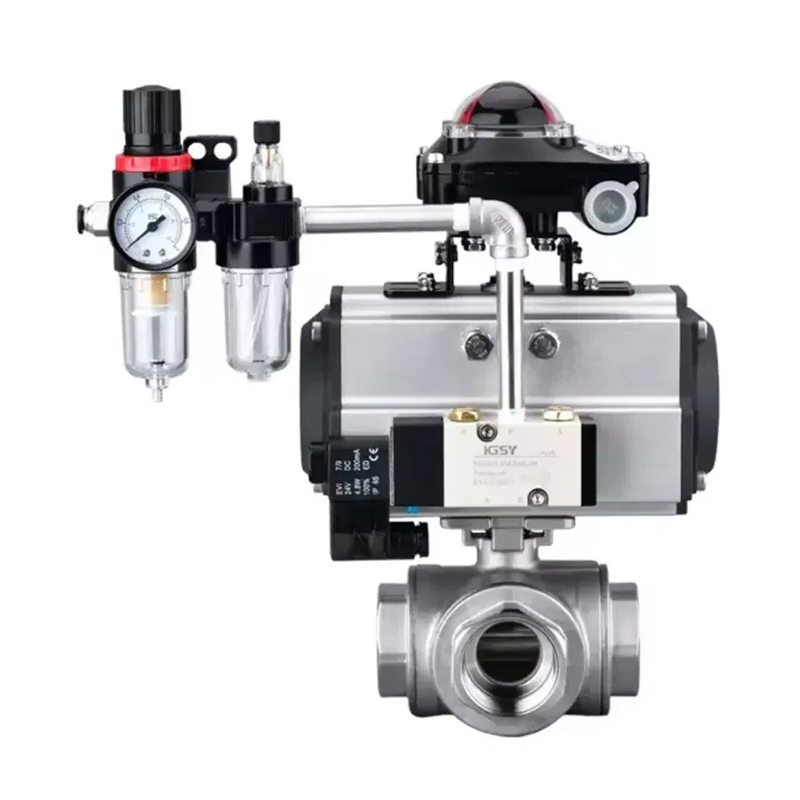

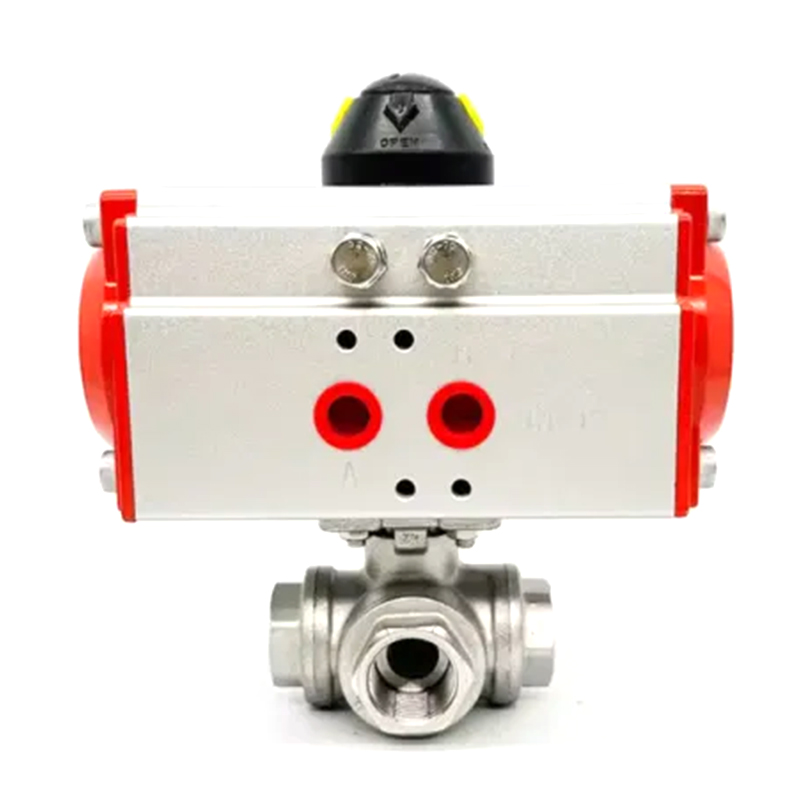

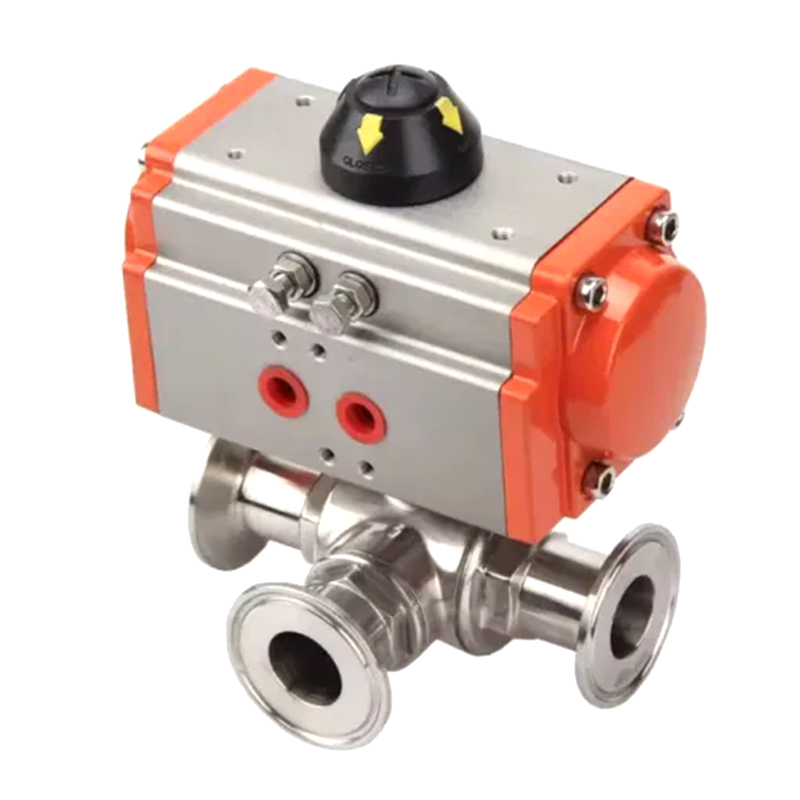

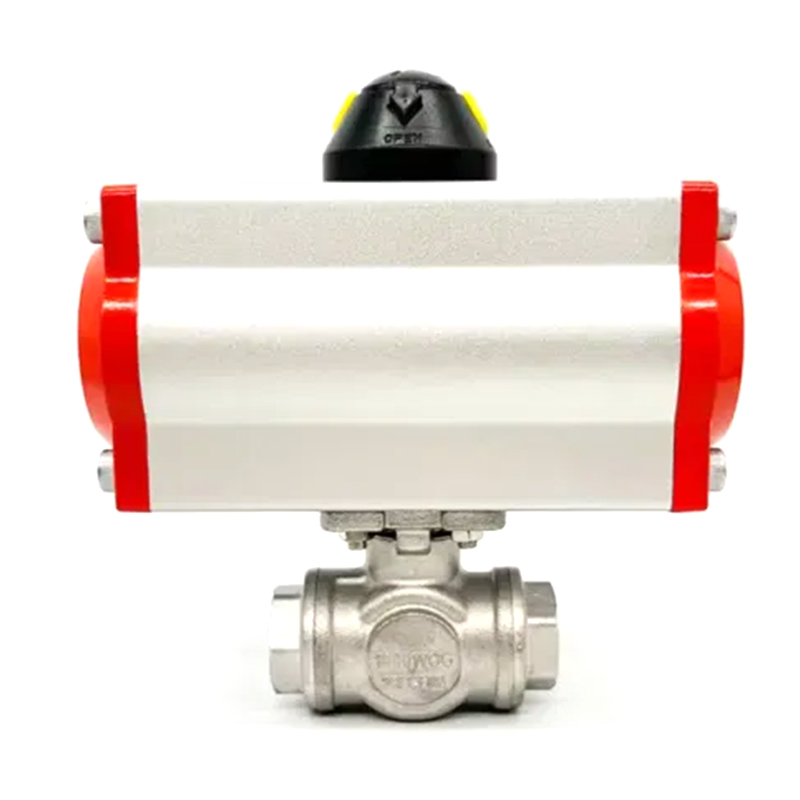

Q614 / 15f Pneumatic tria-modo internum filum pila valvae potest esse l informibus vel T informibus. L-informibus (Q614f) Tres-modo pila valvae adhibetur ad switch fluxus directionem in medium et potest coniungere duo perpendicularis channels; T informibus (Q615f) Tres-modo pila valvae adhibetur ad medium diversionem, confluentes et fluunt directionem commutatione. T-informibus tres-modo potest facere tres canales internonected vel coniungere duo ex illis. Pneumatic tria via pila valvae plerumque adoptat duos cathedra structuram et potest capere quatuor sedes structuram secundum user elit. Hoc est late in aqua copia, Petrochemical, metallurgy, metalla, textile, industria, papermaking, cibum, ferro et alia Pipeline systems ut switch fluxus directionem et intervallum et divertit et miscere in medium et intervallum et intervallo et mixturi et medium et divertit et intervallo et medium et divertit et intervallo.
Technica modularis
| Pneumatica Actuator libitum Features | Duplex agens, una-agens |
| Pneumatic Actuator libitum exempla | In series, AW Series |
| Solenoidal Voltage | Ac110V, AC220V, AC24V, DC24V |
| Air pressura | 2Bar ~ 8Bar |
| Nominis diameter | Dn15mm ~ dn50mm |
| Nominis pressura | Pn0.1MPA, Pn1.6MPA |
| Applicabiles temperatus | PTFFE: -30 ~ 120ºC Ppl: ≤350ºC Metallum Sigillum: ≤450ºC |
| Nexus | Filum |
| CYMBALON corpus Material | CCCIV, CCCXVI, 316L |
| Valvae laminam materiales | CCCIV, CCCXVI, 316L |
| Valvae sedes lining | Ptfe, ppl, metallum sigillum |
| Applicabiles | Aqua, PETROLEUM, Acidum, Viscosis liquor, Slurry Medium, etc. |
L-informibus principalis mensam dimensionem
| DN (mm) | d | L | H |
| 15 | 12.7 | 64 | 53 |
| 20 | 16.0 | 76 | 63 |
| 25 | 20.0 | 87 | 66 |
| 32 | 25.0 | 96 | 81 |
| 40 | 32.0 | 114 | 83 |
| 50 | 38.1 | 142 | 96 |
T informibus principalis mensam dimensionem
| DN (mm) | d | L | H |
| 15 | 12.7 | 75 | 59 |
| 20 | 16 | 85 | 64 |
| 25 | 20 | 100 | 80 |
| 32 | 25 | 115 | 90 |
| 40 | 32 | 125 | 96 |
| 50 | 38.1 | 148 | 106 |
